全焊接球閥閥桿廠家球閥閥桿重要參數的計算

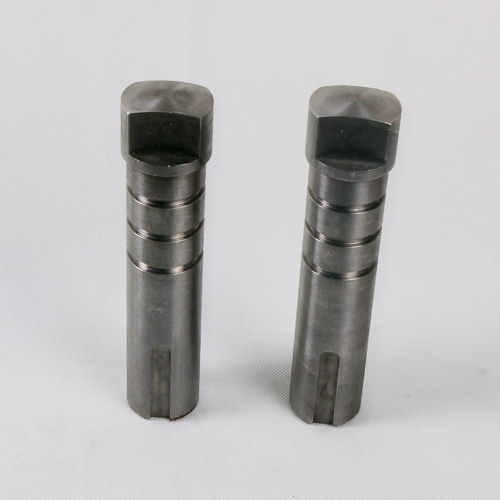

球桿一體化固定式硬密封球閥的一些重要參數的計算方法如下。
閥體壁厚S'B
式中：S'B為計算厚度，mm；p為計算壓力，MPa；Dn為計算內徑，mm；［σL］為許用拉應力，MPa；C為腐蝕余量，mm。
當閥體實際厚度SB≥S'B時，強度合格。
密封比壓q
q=DMJ（PS-PN）/（4bM） （2）
式中：DMJ為密封面平均直徑，mm；PS為整定壓力（設計選定約1.1PN），MPa；PN為公稱壓力，MPa；bM為密封面寬度，mm；qMF為密封面上必須的比壓，MPa；［q］為密封面許用比壓，MPa。
密封比壓應當滿足qMF
閥桿的總力矩MF
MF=MQC+MFT+MZC （3）
MQC=MQC1+MQC2 （4）
MFT=0.5QTΦ桿 （5）
MZC=0.3927D2JHPNfzDQJ （6）
式中：MQC1為閥座對球預緊力產生的摩擦力矩，N·mm；MQC2為介質工作壓力產生的摩擦力矩，N·mm；QT為填料與閥桿的摩擦力，N；Φ桿為閥桿直徑，mm；DJH為閥座套筒外徑，mm；fz為摩擦因數；DQJ為軸頸直徑，mm。
斷面扭應力
Ⅰ斷面扭應力（方頭）：
由于閥桿頭部與閥體接觸，承受很大的扭應力，為滿足性能的要求，應當計算斷面扭應力，使之小于許用扭應力。斷面位置如圖6所示。
τN1=MF/W1 （7）
Ⅱ斷面扭應力（閥桿）：
閥桿與閥桿頭部的部位直徑突然變小，最容易發生扭曲、變形，從而產生扭轉切應力。所以要計算閥桿與頭部的扭應力，同樣使之要小于許用扭應力。斷面位置如圖6所示。
閥桿頭部斷面位置
τN2=MF/W2 （8）
式中：W1、W2為抗扭斷面系數。
