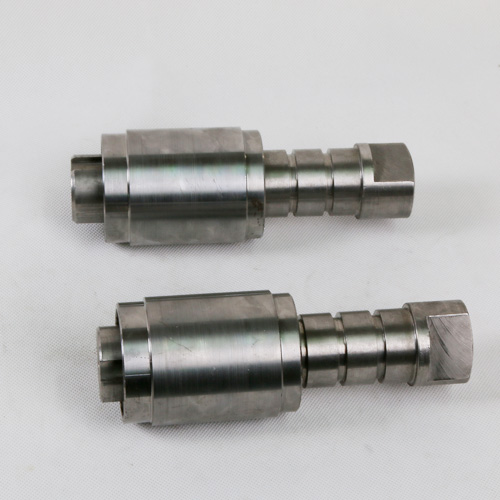

1 球閥閥桿,球閥閥桿廠家低溫球閥閥桿填料密封性能

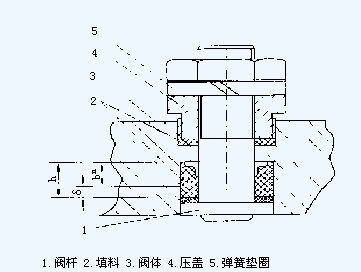

球閥的填料密封結構（圖1）通常由帶凸臺的閥桿、彈簧墊圈、環形凸緣的閥體孔、填料、螺母及頂壓螺母等組成。當旋緊螺母時，壓縮彈簧墊圈.并帶動閥桿向上移動。在閥桿凸臺與墊片及閥體孔環形凸緣的共同作用下，擠壓上下填料。此時填料壓縮， 軸向壓縮量為δ。

溫度下降時填料收縮，閥桿亦收縮。當填料收縮超過填料回彈極限，填料與閥桿凸臺和閥體孔端面將失去壓緊力，端面密封失效。如果填料收縮后仍在回彈范圍，填料仍受壓縮，但δ減小，壓緊力也減小。當單位壓緊力仍大于1~2倍管線介質壓力，介質就不會泄漏。控制填料低溫的單位壓緊力，是低溫密封的關鍵。填料低溫單位壓緊力（由于填料與接觸件已預壓緊，可認為是應力）計算式為

Δb1+Δb2=δ-btα′-b"tα" （1）

Nm=Nn

式中b--填料常溫自由厚度，mm

Δb1--填料低溫條件變量，mm

Δb2--閻桿低溫條件變量，mm

δ--常溫裝配時填料壓縮量，mm

α′--填料冷縮系數

α"--閥桿冷縮系數

t--溫度下降量，℃

 b"--填料壓縮后厚度，mm

 b"=b-δ

Nm--填料收縮及弛張后低溫時的軸向張力，MPa

 Nn--閥桿低溫時的軸向張力，MPa

 Em--填料低溫壓縮彈性系數

En--閥桿低溫壓縮彈性系數

Fm--填料低溫截面積，mm2

 Fn--閥桿低溫截面積，mm2

因α"很小，故b"tα可忽略。式（2）得

當δ≥P~2P（介質壓力）則可實現端面密封。聚四氟乙烯Em=400~450MPa，柔性石墨Em=150~2O0MPa，2Cr13的En=2.1×104MPa。

填料軸向壓縮后產生徑向彈性變形，由此產生的徑向力阻擋了管線介質的泄漏壓力。管線介質泄漏壓力從介質源頭起.在閥桿軸向沿程一般呈拋物線或?qū)��?shù)曲線減弱。單一填料在閥桿上的軸向力，從壓緊作用點起亦呈指數規律減小，其橫向變形亦相應減小。因此填料在閥桿軸向力作用點始，沿程任何一處的壓縮產生的單位徑向力，必須大于介質措程任何一處的單位泄漏壓力（選取最大值），才能可靠控制閥桿軸向和閥體孔軸向表面泄漏。由于閥體孔和閥桿的軸向壓緊填料的力與介質泄漏壓力為同方向，所以低溫時壓緊力處處大于泄漏壓力（曲線上對應值）就可保證密封。如果曲線上壓緊應力在某處小于該處泄漏單位壓力。則找出該處斷面進行計算。計算時，由于閥桿系金屬，直徑也相對較小，收縮系數也小，可認為閥桿直徑尺寸不受溫度影響變化。因此只計算填料在溫度變化后彈性變形及產生的徑向應力即可，對于單一填料

式中ε--低溫時填料軸向壓縮應變量，mm

ε″--低溫時填辯徑向壓縮應變量，

μ--填料在低溫工況時的波桑系數

σ--填料在低溫工況時的閥桿軸向應力，MPa

σ1--填料在低溫工況時的閥桿徑向應力，MPa

σ1≥P可實現徑向密封（未考慮摩擦系數的影響）。對于多種填辯間隔疊合排列，其密封效果和壽命有所提高，其徑向力可根據上述公式，對不同填料結構乘以其修正系數后求出。

2 球閥閥桿,球閥閥桿廠家低溫球閥閥桿溫度波動工況的填料密封結構

在溫度波動工況。填料使用柔性石墨與聚四氟乙烯重疊的密封結構（圖2）。用聚四氟乙烯包覆柔性石墨（聚四氟乙烯較薄，柔性石墨較厚，仍可認為是單一填料）。聚四氟乙烯具有優良的不透氣性及不滲水性，強度較大。缺點是收縮系數大，回彈性差。柔性石墨的優點是收縮系數小. 回彈性好。缺點是強度差，有微孔。

復合填料可以克服其單一填料存在的不足。在溫度下降時，柔性石墨收縮很小， 壓縮后，軸向和徑向回彈性很大，可以保證在軸向壓縮后仍有很大的軸向及徑向回彈力，對泄漏介質可具有很大比壓，達到可靠密封。柔性石墨由于強度小，同時由于它有微孔隙，長時間密封后有微泄漏。在外層包覆聚四氟乙烯，其強度太，可承受較大壓力，同時具有不透氣和不滲水特點，它們的疊合密封，可以長時間使液體和氣體不泄漏。這種結構可提高填料在深冷、高溫及常溫工況下的密封性。

為防止溫度上下波動造成柔性石墨等軟填料擠入閥桿孔中，在閥桿孔與填料間裝有內弧形擋圈，半包住填料，使填料不能擠入閥體孔內，同時也減小了填料與閥桿的摩擦表面積。為保證溫度波動中填料密封，還必需使用脹縮系數較小的閥桿金屆材料和注意閥桿表面粗糙度，防止溫度波動中密封副的磨損和破壞。還要注意螺母的自鎖性，才可長期頂緊彈簧墊圈，壓緊填料。

在填料回彈范圍，盡量使用大壓縮量。這樣在溫度下降和應力松弛等條件下，填料收縮時仍對填料有足夠的壓緊力，密封更可靠。為了減小溫度下降的收縮量和溫度上升可能對填料的破壞，選擇15~20℃條件裝配較好。此外常規的內外端面雙重密封結構對溫度波動中密封有積極效果。內端填料若不能保證軸徑向密封，閥桿孔外端填料應起輔助密封作用。另外，使用多類不同填料疊合并間隔排列，是利用凹凸環形間隔排列的原理，使液體和氣體在閥桿軸向泄漏的介質經凹凸環槽間多次膨脹，從而多次減壓達到更可靠的密封。由于各種不同填料波桑系數不同，填料對閥桿的側壓力正如凹凸環槽一樣有太有小，使液體和氣體沿軸向在壓力小時膨脹和減壓，多次循環，達到可靠密封。

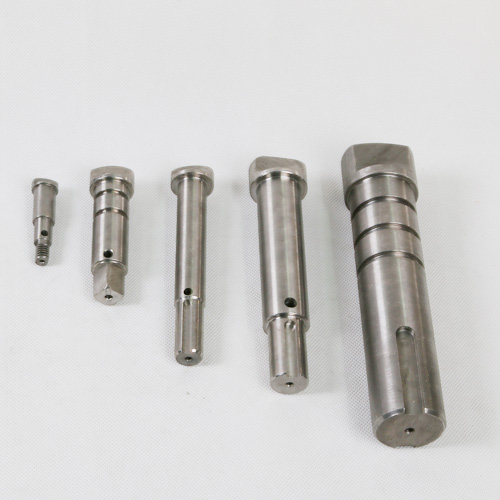

3 球閥閥桿,球閥閥桿廠家低溫球閥閥桿測試

試驗樣品采用外徑Φ16mm，內徑Φ10mm，總厚度9mm（聚四氟乙烯厚lmm，柔性石墨厚δmm），閥桿Φ10mm（材料為2Cr13），粗糙度Ra0.2μm，裝配溫度18℃ 。氣體試驗壓力0.6MPa，試驗溫度-50℃，在閥門標準規定開關15000次后，進行泄漏測試（閥桿連接在小電機軸上，模擬開關轉速4cm/s），按SH3064-94規定的最長保壓時間，保壓>4min，預緊壓力2MPa。測試結果如表1。
